視頻分配器
- 產品型號：YTV系列
- 產品特性：輸入1到16路視頻，輸出2到64路視頻；
- 產品功能：通過分配后的視頻信號與輸入時質量一致；
- 產品規格：交流220V電源輸入。
標清視音頻分配器簡介
YTV系列視頻分配器是廣州郵通公司自主研發,可把1組或數組單列視頻輸入信號各自分配成2（或3、4）組的視頻輸出信號（采用標準的BNC視頻信號輸入輸出接口）,采用專用視頻運算放大器，視頻信號經過分配的同事，可實現一定的相位校正，在一定成都市糾正視頻傳輸線路上的相位失真，能將每路視頻信號均勻分配為多路視頻信號輸出、以供多臺視頻設備同時使用，經分配輸出的每一路視頻信號的帶寬，峰-峰值電壓和輸出阻抗與與輸入的信號格式相一致,采用優質元器件及先進電路技術設計；隔離度高，屏蔽性好，抗干擾強，輸出圖像清晰。

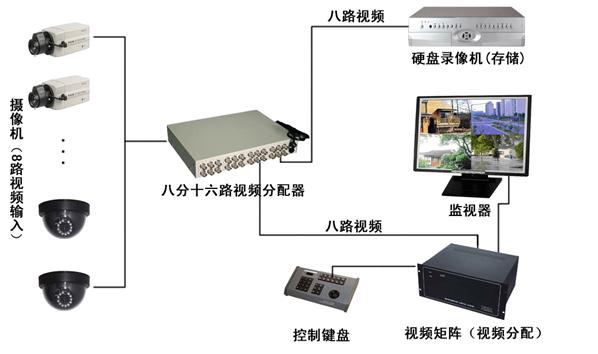

標清視音頻分配器方案圖
產品簡介
1.可把1組或數組單列視頻輸入信號各自分配成2組（或3、4）組視頻輸出信號（采用標準餓BNC視頻信號輸入輸出接口）。
2.采用專用視頻運算放大器，視頻信號經過分配的同事，可實現一定的相位校正，在一定成都市糾正視頻傳輸線路上的相位失真，能將每路視頻信號均勻分配為多路視頻信號輸出、以供多臺視頻設備同時使用，經分配輸出的每一路視頻信號的帶寬，峰-峰值電壓和輸出阻抗與與輸入的信號格式相一致。
3.采用優質元器件及先進電路技術設計；隔離度高，屏蔽性好，抗干擾強，輸出圖像清晰。
2.采用專用視頻運算放大器，視頻信號經過分配的同事，可實現一定的相位校正，在一定成都市糾正視頻傳輸線路上的相位失真，能將每路視頻信號均勻分配為多路視頻信號輸出、以供多臺視頻設備同時使用，經分配輸出的每一路視頻信號的帶寬，峰-峰值電壓和輸出阻抗與與輸入的信號格式相一致。
3.采用優質元器件及先進電路技術設計；隔離度高，屏蔽性好，抗干擾強，輸出圖像清晰。
產品特點
◆ 輸入1到16路視頻，輸出2到64路視頻；
◆ 通過分配后的視頻信號與輸入時質量一致；
◆ 交流220V電源輸入。
◆ 通過分配后的視頻信號與輸入時質量一致；
◆ 交流220V電源輸入。
技術參數
技術參數：
|
型 號
|
描述
|
尺 寸
|
凈重量
|
|
YTV-102
|
一路視頻輸入，二路視頻輸出
|
153X200X55
|
677
|
|
YTV-104
|
一路視頻輸入，四路視頻輸出
|
153X200X55
|
674
|
|
YTV-106
|
一路視頻輸入，六路視頻輸出
|
153X200X55
|
708
|
|
YTV-108
|
一路視頻輸入，八路視頻輸出
|
153X200X55
|
715
|
|
YTV-204
|
二路視頻輸入，四路視頻輸出
|
153X200X55
|
690
|
|
YTV-408
|
四路視頻輸入，八路視頻輸出
|
253X200X61
|
1089
|
|
YTV-412
|
四路視頻輸入，十二路視頻輸出
|
253X200X61
|
1270
|
|
YTV-416
|
四路視頻輸入，六路視頻輸出
|
253X200X61
|
1285
|
|
YTV-816
|
八路視頻輸入，十六路視頻輸出
|
253X200X61
|
1230
|
|
YTV-824
|
八路視頻輸入，二十四路視頻輸出
|
366X200X61
|
1735
|
|
YTV-832
|
八路視頻輸入，三十二路視頻輸出
|
366X200X72
|
1866
|
|
YTV-1632
|
十六路視頻輸入，三十二路視頻輸出
|
366X200X72
|
1964
|
|
YTV-1632C
|
十六路視頻輸入，三十二路視頻輸出
|
485X195X65
|
2200
|
|
YTV-1648
|
十六路視頻輸入，四十二路視頻輸出
|
366X230X87
|
2775
|
|
YTV-1648C
|
十六路視頻輸入，四十二路視頻輸出
|
485X225X80
|
3000
|
|
YTV-1664
|
十六路視頻輸入，六十四路視頻輸出
|
366X230X105
|
2966
|
|
YTV-1664C
|
十六路視頻輸入，六十四路視頻輸出
|
485X225X100
|
3300
|
視頻要求:
視頻輸入幅度： 1Vp-p
視頻輸出幅度： 1Vp-p/+0.5dB
視頻頻率響應： 10Hz-18MHz
微分增益<±0.3%；
微分相位<±0.3度
視頻信噪比：≥76dB
連接器：BNC
音頻要求：
音頻輸入輸出：0.755V
音頻頻率響應 20Hz－20KHz
音頻諧波失真： ≤1%
音頻信噪比：>70dB
連接器：RCA連接
電源功耗：AC220
環境溫度：-30℃~60℃
常見問題解答
一、安裝和鏈接視頻線后監視器上無圖像顯示。
解決方法：
1.觀察電源指示燈是否常亮，否則檢查電源是否插好或接通。
2.檢查輸入視頻信號是否正常，可以把視頻信號直接輸入到監視器上，看視頻信號是否正常。
二、輸出信號滾動或有雪花。
解決方法：
檢查視頻頭是否鎖緊BNC座，否則請檢查BNC頭。
