YTATE10 E1轉1路立體聲音頻編解碼器(蓮花座RCA)
- 產品型號：YTATE10
- 產品特性：1路立體聲音頻通過E1傳輸，19英寸機架式
- 產品功能：1個E1口(阻抗75Ω/120Ω),1路音頻接口(蓮花座RCA)
- 產品規格：AC220V或DC-48V（電源可選），支持電源冗余備份
E1音頻編解碼器簡介
YTATE 系列音頻編解碼器是一種采用數字處理芯片及大規模FPGA、數字編解碼轉換和時鐘恢復技術方法設計的基于E1(2M)通道傳輸立體聲廣播信號的廣播傳送設備系統，它可以借助目前成熟可靠的E1傳輸系統網，建立起數字立體聲廣播傳送系統網絡，實現廣播傳送的大容量、高可靠、高保密和超強管理的能力，可以極強地排除非友好的干擾，確保國家廣播的安全性、正確性。
產品簡介
YTATE 系列音頻編解碼器是一種采用數字處理芯片及大規模FPGA、數字編解碼轉換和時鐘恢復技術方法設計的基于E1(2M)通道傳輸立體聲廣播信號的廣播傳送設備系統，它可以借助目前成熟可靠的E1傳輸系統網，建立起數字立體聲廣播傳送系統網絡，實現廣播傳送的大容量、高可靠、高保密和超強管理的能力，可以極強地排除非友好的干擾，確保國家廣播的安全性、正確性
產品特點
◆ 采用大規模芯片，電路簡單，功耗低，可靠性高；
◆ 1路立體聲音頻通過E1傳輸，19英寸機架式；
◆ 1個E1口(阻抗75Ω/120Ω),1路音頻接口(蓮花座RCA)；
◆ 使用FPGA、數字編解碼和時鐘恢復技術，集成度高、穩定性性高；
◆ 使用先進的數字處理、時鐘恢復、數字編解碼芯片，其性能指標更好；
◆ 面板有LED燈實時指示E1、數字音頻和立體聲信號的工作狀態；
◆ 通過E1(2M)傳輸通道，實現點對點地傳輸音頻信號源；
◆ 配合E1接口分配器，可以實現一發多收的廣播式傳輸音頻信號源；
◆ 音頻接口三級防雷，達到IEC61000-4-5 (8/20μs)差模:6KV,
◆ 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；
◆ 1路立體聲音頻通過E1傳輸，19英寸機架式；
◆ 1個E1口(阻抗75Ω/120Ω),1路音頻接口(蓮花座RCA)；
◆ 使用FPGA、數字編解碼和時鐘恢復技術，集成度高、穩定性性高；
◆ 使用先進的數字處理、時鐘恢復、數字編解碼芯片，其性能指標更好；
◆ 面板有LED燈實時指示E1、數字音頻和立體聲信號的工作狀態；
◆ 通過E1(2M)傳輸通道，實現點對點地傳輸音頻信號源；
◆ 配合E1接口分配器，可以實現一發多收的廣播式傳輸音頻信號源；
◆ 音頻接口三級防雷，達到IEC61000-4-5 (8/20μs)差模:6KV,
◆ 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；

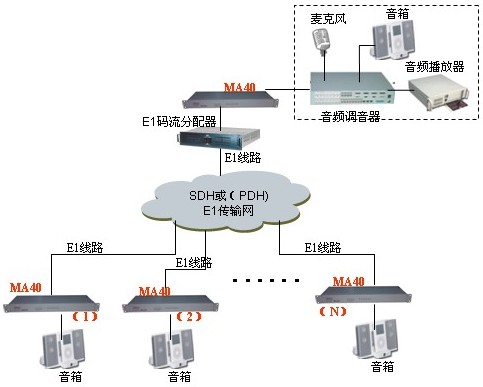

產品應用圖
技術參數
E1接口
設備16路E1接口均符合G.703建議
速 率：2048Kb/s±50ppm
碼 型：HDB3
阻 抗：非平衡式 75W/平衡式 120W
非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
抖動特性：滿足G.742、G.823建議
輸入口允許衰減：0~6dBm
音頻接口
輸入輸出接口： 卡儂頭(XLR),平衡0dBm/600Ω
最大輸入電平： ≥9.5 dBm
音頻增益： ±0.1 dB
最大輸入電平： ≥9.5 dBm
音頻增益： ±0.1 dB
音頻A/D采樣： 24bit
加權信噪比： ≥85dB
標稱帶寬： 20Hz～20kHz
非線性失真： ≤0.2%
幅頻特性： ≤±0.5 dB
加權信噪比： ≥85dB
標稱帶寬： 20Hz～20kHz
非線性失真： ≤0.2%
幅頻特性： ≤±0.5 dB
電源需求
系統電源： AC180V ~ 260V；DC –48V；DC +24V
功耗: ≤7W
工作環境
工作溫度: -10℃ ~50℃
工作濕度: 5% ~ 95% (無凝露)
存儲溫度: -40 ℃~ 80℃
存儲濕度: 5%~ 95% (無凝露)
