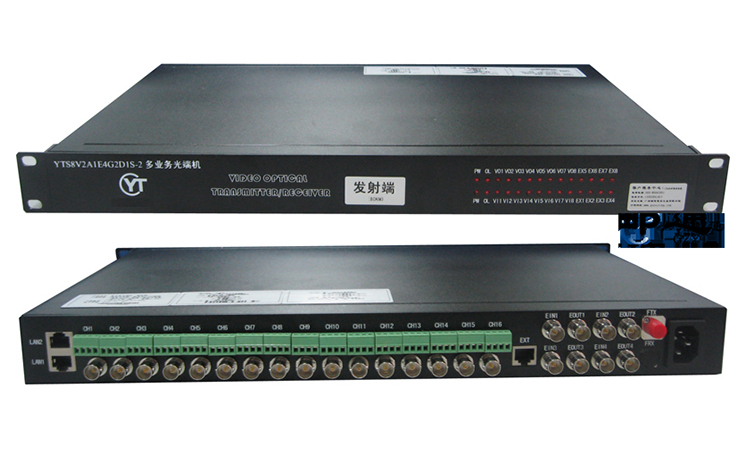

YT-OMUX靈活型號多業務視頻光端機由廣州郵通公司自主研發生產,采用國際最先進的數字視頻及光纖傳輸技術，可將路視頻、數據、音頻、以太網、開關量、電話和E1接口等信號復用在1芯光纖上實時同步、無失真、高質量地傳輸，采用全數字視頻無壓縮傳輸技術，高質量的視頻效果可滿足用戶的需求, 即插即用的設計使得安裝簡便易行, 無需進行現場調節, 其光模塊和核心電路均采用進口元器件，穩定性高，所有的光、電接口均符合國際標準，適用于不同的工作環境。該光端機帶有視頻狀態指示,可監控系統的正常運行。
　　針對IP超市，生活小區，軍事政府單位，個體單位開發的電話光傳輸設備。該設備采用了超大規模集成電路設計，外觀簡練，具有易于安裝調試，免維護，性能穩定等優點，適用于部隊,公安,煤電,鋼鐵,廣場,體育館批量應用。

◆ 提供多路視頻+多路音頻+多路數據+多路以太網+多路電話+多路開關量+多路E1（根據客戶的不同需要制定）
◆ 各種業務路數可根據客戶的實際要求來靈活配置。
◆ 用1芯光纖傳輸
◆ 插卡式或獨立結構(根據不同配置要求結構不一樣)
◆ 10位數字編碼及無壓縮式視頻傳輸
◆ 支持任何高分辯率視頻信號
◆ 5Hz-10MHz 視頻通道
◆ 自動兼容PAL 、NTSC 、SECAM 視頻制式
◆ 帶APC 電路，輸出光功率恒定，動態范圍大
◆ 千兆光纖傳輸，大容量，易升級
◆ 電源和其它參數狀態指示的LED 可監視系統的運行狀況
◆ 支持視頻無損再生中繼
◆ 先進自適應技術，使用時無需進行現場的電氣或光學調節
◆ 工業級設計，模塊化設計使設備可靠靈活
◆ 可自動恢復電源熔斷絲

光學特性
　　波 長：單模1310nm/1550nm；多模850nm/1310nm
　　光纖芯數：收發單芯
　　傳輸長度：單模20公里(默認配置),如果特殊訂貨時要特別說明
　　接收靈敏度：優于-36dBm（誤碼率<10-11）
　　路編碼：加擾NRZ碼
　　線路碼形：1B1H、NRZ碼
　　發送光功率：2dBm～-14dBm；
　　動態范圍：全動態范圍
　　組網：點對點
　　光纖接口：單纖FC型(其它可定做)；
　　適用光纖：單模，多模(其它可定做)。
視頻指標
　　視頻接口數：1~64路視頻（可做雙向視頻）
　　信號制式：PAL/NTSC/SECAM
　　標稱輸入輸出電平：1Vp-p
　　標稱輸入輸出阻抗：75Ω
　　視頻帶寬：8MHz
　　量化等級：8bit/10bit
　　微分增益：＜1%
　　微分相位：＜0.7°
　　回波E：＜2%kF
　　亮度非線性：＜3%
　　視頻信噪比(加權): S/N ≥70dB（最大光學鏈路損耗時）
數據接口
　　數據接口數： 1~8單/雙向數據接口
　　接口類型：RS-232，RS-485/422，Manchester，Biphase
　　通訊速率：DC～300Kbps
　　工作模式：單工/半雙工
　　誤碼率：＜10-9
音頻指標
　　音頻接口數： 1~8單/雙向音頻
　　輸入阻抗(Line-in) 47K，非平衡
　　輸出阻抗(Line-out) 10K，非平衡
　　音頻輸入/輸出阻抗： 600Ω平衡(定制)
　　標稱輸入輸出電平 2Vp-p
　　音頻帶寬 20Hz～20KHz
　　采樣頻率 48KHz
　　量化等級 24bit
　　加權信噪比 ＞85dB
　　總諧波失真 ＜0.1%
　　非線性失真系數： ≤ 1 %
以太網指標
　　以太網接口數： 1~2路
　　工作模式 10/100M自適應，全雙工/半雙工
　　標準 ANSI X3T12TP-PMD，IEEE 802.3/802.3u
　　協議 IEEE 802.1q VLAN，IEEE 802.3x全雙工流控和Back-Pressure半雙工流控
　　吞吐率 100%
　　丟包率少于0.1%
電話接口(或熱線)
　　電話接口數：1~4路
　　話路特性：符合《郵電部電話交換設備總技術規范》
　　語音編碼：PCM編碼，每路語音64Kbps
　　串音衰耗：≥65dB
　　衡重雜音：≤63.7dBmop
　　插入損耗：-3±0.75dB
　　頻率特性：300～3400Hz(-0.6～+3dB)
　　中繼口（FXO）：與交換機連接
　　二線交流輸入阻抗：200+680//0.1 Ω (三元件)
　　振鈴電壓：35～150V
　　振鈴頻率：17～60HZ
　　回?fù)p： 20 db
　　用戶口（FXS）：與用戶電話機連接
　　二線交流輸入阻抗：200+680//0.1 Ω (三元件)
　　用戶線環路電阻：小于1KΩ（包括話機）
　　振鈴電壓峰峰值： 110～150V
　　振鈴頻率： 22~28HZ
　　饋電電壓：28V
　　饋電電流：20~50mA；
　　回?fù)p： 20 db
　　鈴流：AC90正負15V
報警（開關量）指標
　　接口數：1~4路
　　報警、開關量輸入信號任意有源或無源報警、開關量輸入，支持無源開關、按鈕
　　報警、開關量輸出信號任意有源或無源報警、開關量輸出，支持或繼電器觸點輸出
E1接口電氣特性
　　接口路數量：4路
　　標稱速率：2048Kbps，容差±50ppm；
　　接口碼型：HDB3；
　　接口阻抗：75歐姆（非平衡）或120歐姆（平衡）；
　　數字接口電氣特性：符合ITU-T G.703建議；
　　抖動轉移特性：符合ITU-T G.823建議；
　　輸入抖動容限：符合ITU-T G.823建議；
　　輸出抖動：符合ITU-T G.823建議；
　　電平：±2.37V±10%或±3.00V±10%；
連接器
　　視頻連接器：BNC插座
　　數據連接器：壓接端子臺或RJ45
　　音頻連接器：壓接端子臺或RJ45（可訂制蓮花頭）
　　以太網連接器：RJ45
　　開關量連接器：壓接端子臺或RJ45
　　電話連接器：壓接端子臺或RJ45
　　E1接口連接器：BNC插座
　　光纖連接器： FC/PC、ST/PC可選
　　電源連接器： 2芯接線端子臺
工作環境
　　環境溫度：-40 ℃～+85 ℃
　　貯存溫度：-55 ℃～+85 ℃
　　相對濕度：0～95% (無冷凝結)
　　額定供電電壓： AC220V/50Hz
　　MTBF：≥ 10萬小時
防雷指標
　　保護電壓：710V
　　通流容量：5KA
　　最大持續工作電壓：5V
　　最大電壓：20V；
　　響應時間：1ns;
　　最大放電電流：25-100KA
外形尺寸
　　不同配置要求結構不一樣
供電條件
　　工作電壓：交流220V
總功耗：不同配置要求
