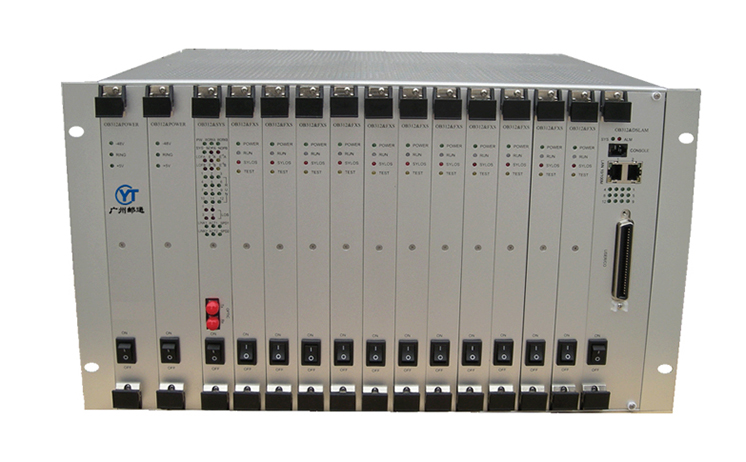

YT-OMUX420機架式綜合光傳輸設備是我公司使用自主開發的專用集成電路研制生產的多種插卡設備、多種業務接口盤混插于同一個機框中的集中式設備。該設備為插卡式結構，標準19英寸機箱，6U高度，提供多達14個業務槽位以及雙電源冗余備份；集中式綜合設備的開發集成了綜合業務復用、數字傳輸和光纖傳輸功能為一體，構成新一代綜合業務接入平臺。
　　  它支持各種語音和數據業務的混合接入，支持多鏈路方向的網絡連接，可通過電接口或光接口構成傳輸鏈路，滿足用戶對日益增長的高速數據業務的需求。
    用戶接口類型多樣（包括語音、數據、圖象），均以支路板方式插入機框，各種用戶 支路板可以混合裝配，提供寬帶及窄帶多種業務的接入。
    電話接口支持來電顯示和可選反極。
    完善的狀態顯示功能便于維護管理。

◆ 設備為19標準寬，6U高機框，可裝入19寸標準機架中;
◆ 每個子框提供16個插槽位,可插入2塊電源板(可帶鈴流)和14塊用戶支路板;
◆ 插槽1和插槽2固定插入電源板,兩塊電源卡互為熱備份;
◆ 插槽3~16可插入14塊各種不同的 業務及傳輸支路板,這些支路板可任意混合
◆ 插裝;每個支路板(或多個支路板)可通過自帶的E1接口或光纖接口與一個遠端
◆ 每個機框最大可支持14個遠端站，通過增加機框及子卡可支持更多的遠端站
◆ 獨立的用戶支路板設計，可以應用戶要求混合插裝
◆ 多種用戶接口，能夠?qū)崿F(xiàn)語音、數據、圖象的混合接入
◆ 標配采用-48VDC直流電源，可選220V交流電源.
◆ 設備外形尺寸：300mm（深）*480mm（寬）*260mm（高）.

序號	型號	名稱	配置描述	備注
0	YT-OMUX420	光端機主機	19標準寬6U結構，雙電源，提供16個業務插槽位,可混合插入14塊用戶支路板（即以下的A、B、C三種板）	固配
A	YTPM100	光路板	YT-8M，YT-E	選配
B	YTPCM30T	30位綜合業務板	提供30個微型槽位（可混合插配以下2到13各種業務模塊）帶E1口	選配
C	YT-OMUX30T	30位綜合業務板	提供30個微型槽位（可混合插配以下2到13各種業務模塊），帶光口	選配
1	YT-8M	4*E1接口卡	每卡4路E1接口，可配于 YTPM100上	選配
2	YT-FXO/FXS	(電話接口卡)	FXS/FX0模塊，每卡1路電話接口，占用1個微型槽位	選配
3	YT-EM	二/四線EM模塊	每卡1路2線或4線EM接口，占用1個微型槽位	選配
4	YT-A	二/四線音頻模塊	每卡1路2線或4線音頻接口，占用1個微型槽位	選配
5	YT-RS232	RS232/模塊	每卡1路RS232接口，占用1個微型槽位	選配
6	YT-V24	V.24模塊	每卡1路V.24接口，占用1個微型槽位	選配
7	YT-RS422	RS422模塊	每卡1路RS422接口，占用1個微型槽位	選配
8	YT-RS485	RS485模塊	每卡1路RS485接口，占用1個微型槽位	選配
9	YT-V35	V.35模塊	每卡1路V.35接口，占用1個微型槽位	選配
10	YT-64K	同向64K模塊	每卡1路同向64K數據接口，占用1個微型槽位	選配
11	YT-UP	U接口模塊	每卡1路U接口，占用1個微型槽位	選配
12	YT-E	以太網模塊	每卡1路以太網接口，占用1個槽位	選配
13	YT-RX	熱線電話模塊	每卡1路熱線電話接口，占用1個微型槽位

光接口
    光物理接口：FC/PC
    光口方式   ：雙纖
    適用光纖   ：單模，多模(默認單模)
    光波長      ：850nm、1310nm、1550nm　
    線路碼型   ：NRZ+擾碼
    發送光功率：> -3dB ～ -8dB
    接收靈敏度：> -33dBm～- 40dBm
E1接口電氣特性
    標稱速率            ：2048Kbps，容差±50ppm；
    接口碼型            ：HDB3；
    接口阻抗            ：75歐姆（非平衡）或120歐姆（平衡）；
    數字接口電氣特性：符合ITU-T G.703建議
    抖動轉移特性      ：符合ITU-T G.823建議
    輸入抖動容限      ：符合ITU-T G.823建議
    輸出抖動            ：符合ITU-T G.823建議
    電平                  ：±2.37V±10%或±3.00V±10%
    接口連接器為      ：RJ45或BNC同軸
用戶及環路接口　
    話路特性            ：符合《郵電部電話交換設備總技術規范》
    語音編碼            ：PCM編碼，每路語音64Kbps
    串音衰耗            ：≥65dB
    衡重雜音            ：≤63.7dBmop
    插入損耗            ：-3±0.75dB
    頻率特性            ：300～3400Hz(-0.6～+3dB)
    中繼口（FXO）   ：與交換機連接
    二線交流輸入阻抗：200+680//0.1 Ω (三元件)
    振鈴電壓            ：35～150V
    振鈴頻率            ：17～60HZ
    回損                  ： 20 db
    用戶口（FXS）   ：與用戶電話機連接
    二線交流輸入阻抗：200+680//0.1 Ω (三元件)
    用戶線環路電阻   ：小于1KΩ（包括話機）
    振鈴電壓峰峰值   ： 110～150V
    振鈴頻率            ： 22~28HZ
    饋電電壓            ：28V
    饋電電流            ：20~50mA；
    回損                  ： 20 db
    鈴流                  ：AC90正負15V
 二/四線接口 （二/四線E&M接口）
    壓縮率               ：ITU-T G.711A律
    頻率范圍            ：300～ 3400Hz
    二線輸入相對電平：0～ -5dBr
    輸出相對電平      ：-2～ -7dBr
    四線輸入相對電平：-14dBr
    輸出相對電平      ：+4dBr
    阻抗                  ：200Ω+680Ω||0.1μF
    四線AD增益        ：14dB（可調）
    四線DA增益        ：-2 dB（可調）
    四線AD頻率特性  ：-0.2 - +0.2dB
    四線DA頻率特性  ：-0.2 - +0.2dB
    二線AD頻率特性  ：-0.2 - +0.2dB
    二線DA頻率特性  ：-0.2 - +0.2dB（可調）
    回損                  ：40dB
    平衡度               ：70dB
    共模抑制比         ：70dB
    電源抑制比         ：30dB
    空閑信道噪音      ：≥65dB
    環阻                  ：600Ω
異步(RS232)數據接口
    參考標準：RS-232
    速 率    ：19.2Kbps及以下
    數據格式：自適應
    停 止 位：自適應
    校驗方式：自適應
    物理接口：RJ45
V.24同步數據接口
    參考標準：RS232/X.21/E1A530/V.35
    速 率     ：4800bps，9600bps,19200bps可選
    時鐘方式：系統時鐘/接口時鐘(DCE、DTE可選
RS422/RS485數據接口
    參考標準：RS-RS422/RS485
    速 率：9600bps,19.2Kbps可選(同步)
    速 率：19.2Kbps及以下自適應(異步)
    數據格式：自適應
    停 止 位：自適應
    校驗方式：自適應
    物理接口：RJ45
V.35接口電氣特性
    參考標準：V.35
    傳輸速率：N×64Kbps(N=1～30)
    時鐘方式：系統時鐘
    物理接口：RJ45—M34轉換電纜 v
以太口接口指標
    接口         ：10/100Base-Tx；
    接口規程   ：符合IEEE-802.3u標準；
    接口連接器：RJ45。
    接口速率   ：插以太網槽時帶寬為100M，微型槽位　為（N*64K,N＝1到31）；
供電條件
　　電壓：交流AC220V AC 180V～240V；
　　直流DC-48V DC -36V～-72V；
　　功耗：每片卡≤5W；
　　滿配功耗：≤100W；
工作環境
　　工作溫度：0℃ ～ +50℃；
　　貯存溫度：-40℃ ～ +70℃；
　　相對濕度：5% ～ 95%無冷凝；
　　大氣壓力：86 ～ 106Kpa；
外形尺寸
　　19英寸標準機箱 300mm（深）*480mm（寬）*260mm（高）
